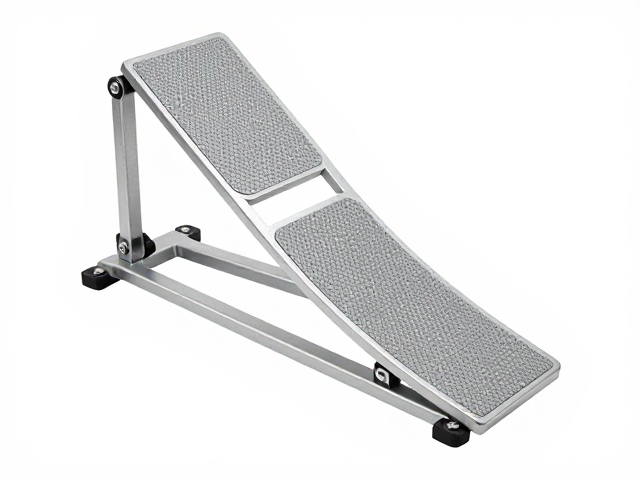

4D调节伸缩金属脚踏板的结构解析
4D调节伸缩金属脚踏板通常由高强度航空铝合金或碳钢材质打造，其核心组件包括伸缩滑轨、4D多维调节关节、连接杆、底盘固定支架以及防滑踏板面。这种设计旨在通过机械结构的联动，实现脚踏板在车辆行驶过程中随车身姿态变化进行自适应伸缩，同时提供上下、前后、左右等多维度的角度调节能力，以适配不同身高驾驶员或乘客的进出习惯。连接杆作为力传递的关键部件，负责将底盘支架的固定支撑力与踏板面的伸缩动作紧密耦合，确保整体结构的刚性与稳定性。
在安装前，需仔细核对车辆底盘预留的安装孔位尺寸，通常这类脚踏板采用无损安装方式，通过高强度螺栓与原车底盘孔位进行对位固定。底盘支架的设计需严格遵循原车底盘受力点分布，避免对车身结构造成额外应力集中。连接杆与支架的铰接处通常配备高耐磨尼龙衬套或精密轴承，以减少金属间的直接摩擦，降低噪音并延长使用寿命。踏板表面的防滑纹理经过精密计算，确保在雨雪天气下仍能提供足够的摩擦力，保障人员上下车时的安全性。

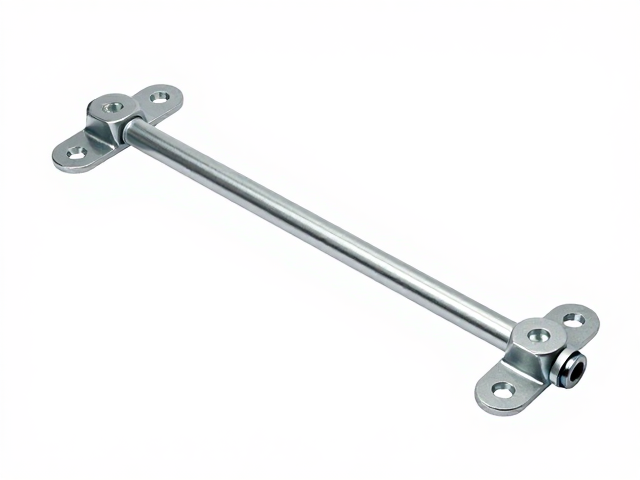

连接杆与底盘支架的预处理与定位
在进行实际安装前，必须对连接杆和底盘支架进行严密的清洁与检查，确保所有螺纹表面无油污、锈蚀或损伤，螺纹配合件需涂抹适量的防松螺丝胶，以防止车辆长期震动导致紧固件松动。将底盘支架放置在车辆底盘对应的安装位置，使用原车孔位进行初步定位，此时无需立即拧紧螺栓，以便后续进行细微的角度调整。连接杆的一端需与底盘支架的铰接座对齐，另一端则连接至脚踏板的伸缩机构，确保连接杆在完全伸缩状态下处于自然的直线状态，避免产生额外的扭曲力矩。
使用专用量具测量连接杆与底盘支架之间的平行度与垂直度，确保各部件在装配过程中符合机械公差要求。若车辆底盘存在轻微变形或安装孔位存在制造误差，需使用垫片进行微调补偿，严禁强行扭曲连接杆进行装配，以免导致内部滑轨卡滞或结构疲劳。定位完成后，再次确认所有连接点无干涉现象，特别是踏板在伸缩过程中与车身侧裙、轮眉等部件的间隙，需保持至少3-5毫米的安全距离，防止行驶中发生碰撞。
紧固安装与机械调试
紧固安装需遵循对角线顺序逐步拧紧底盘支架与原车底盘的固定螺栓，扭矩值需严格参照产品技术手册中的规定，通常高强度螺栓的扭矩范围在40-60牛·米之间，具体数值需根据螺栓规格及材质确定。在拧紧连接杆与支架的铰接螺栓时，需保持连接杆处于自由摆动状态，确保铰接点的灵活性，随后锁紧定位销或固定螺栓。完成初步紧固后，手动操作脚踏板进行多次全行程伸缩测试，检查伸缩是否顺畅，有无卡顿或异响，同时观察4D调节关节在各角度下的锁定是否牢固。
调试过程中需重点检查连接杆在极端位置下的受力情况，确保无异常变形或过大的应力集中。若发现伸缩阻力过大，需检查滑轨内部是否有异物或润滑不足，可适当添加专用润滑脂进行优化。对于4D调节功能，需验证其在不同角度下是否能稳定保持设定位置，无自动滑落现象。安装完成后，进行路试验证，在低速及中速行驶状态下感受脚踏板的稳定性，确认无共振或松动异响，确保机械结构在各种工况下均安全可靠。
