丁腈橡胶材料特性与基础配方逻辑
丁腈橡胶（NBR）因分子链中丙烯腈含量的不同，在耐油性、耐低温性及机械强度上呈现出显著差异。丙烯腈含量越高，橡胶对石油基油品的抵抗能力越强，但低温脆性也随之增加。在多层油封的应用场景中，材料配方需经过严密的流变学测试，通过调整二烯类单体与丙烯腈的比例，平衡极性基团与非极性基团的相互作用，从而在接触燃油或润滑油时保持体积膨胀率低于行业标准规定的阈值。

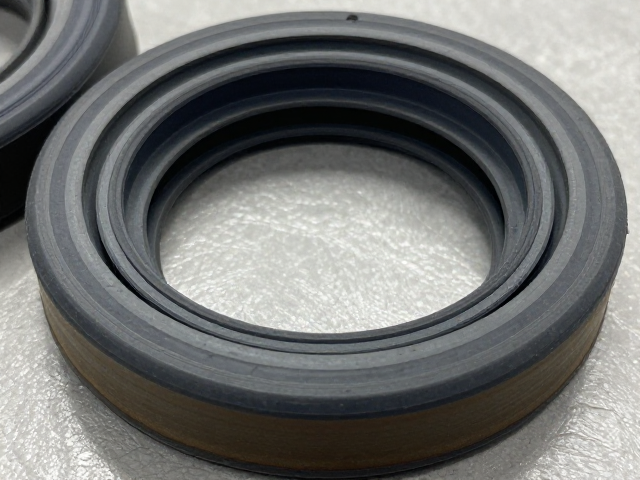

多层结构的设计核心在于解决单一材料无法兼顾所有工况的痛点。内层接触密封介质，通常采用高丙烯腈含量的丁腈橡胶以抑制溶胀；外层接触空气或灰尘，则倾向于使用耐候性更佳或硬度较高的配方。这种差异化配比如通过动态机械分析（DMA）验证，确保不同层间的玻璃化转变温度（Tg）处于合理区间，避免在温度剧烈变化时，层间因热膨胀系数不一致产生应力集中，进而导致分层或脱胶现象。
多层复合成型工艺的关键控制点
热压硫化成型是构建多层油封结构的主要手段，其工艺难点在于不同胶料在硫化过程中的交联速率匹配。若各层胶料的硫化速度差异过大，会导致层间结合力不足。实际生产中，需精确控制硫化温度与时间，通常采用分段硫化策略，先通过较低温度使各层初步定型并建立初步物理结合，随后升温至最佳硫化温度完成交联反应。模具设计的精度直接影响密封唇口的几何形状，唇口角度的微小偏差都会在高压环境下被放大，导致泄漏。
挤出复合技术常用于制备多层胶胚，该技术能实现连续化生产，但需解决不同胶料在挤出过程中的相容性问题。通过优化螺杆转速和模头压力，确保各层胶料在挤出过程中保持均匀的界面张力。界面处理工艺如电晕处理或专用底涂剂的应用，能显著提升层间附着力。质检环节需对层间剥离强度进行抽样测试，依据ASTM D3767等标准评估结合质量，确保在长期动态摩擦下，多层结构仍能保持整体性，不发生界面滑移或开裂。
极端温度环境下的防护机理
在低温环境下，丁腈橡胶面临的主要风险是玻璃化转变导致的硬化与脆裂。通过引入特种增塑剂和优化硫化体系，降低分子链段的运动阻力，可显著提升低温柔韧性。测试数据显示，特定配方的丁腈橡胶在-40℃条件下仍能保持一定的弹性模量，确保油封唇口在低温启动瞬间能紧贴轴表面，防止因材料僵硬导致的密封失效。此外，低温硬化会增加摩擦系数，因此配方中需兼顾润滑性能，减少启动磨损。
高温环境下的防护重点在于抑制热氧老化引起的交联网络断裂或过度交联。丁腈橡胶在高温下易发生脱氢反应，导致材料变硬、开裂。添加高效抗氧剂和热稳定剂能延缓这一过程。在150℃以上的工况中，需评估橡胶的压缩永久变形率，确保油封在长期受热后仍能维持足够的回弹力以补偿轴的热膨胀。同时，高温会加速润滑油的氧化，生成酸性物质腐蚀橡胶，因此材料需具备优异的耐化学介质老化性能，通过老化试验验证其硬度变化率和拉伸强度保持率。
结构设计与工况适应性分析

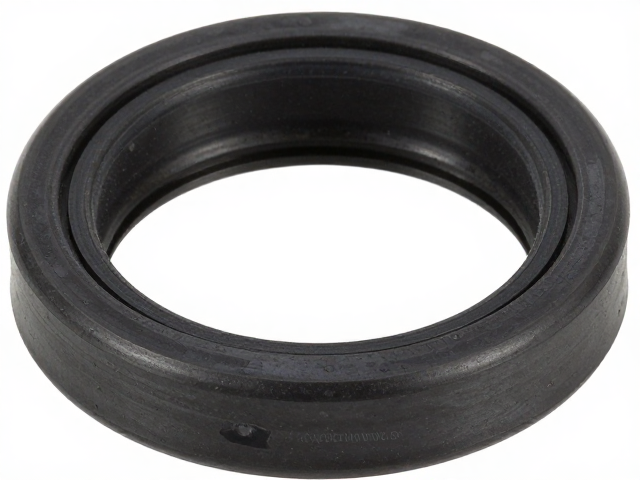

油封唇口的设计需严格匹配轴的转速与压力参数。高速工况下，唇口需形成稳定的动压油膜以润滑密封界面，过深的唇口槽易导致摩擦生热，引发热击穿。多层油封的内层结构常设计为自紧式，利用介质压力增强密封效果。骨架材料的选择需考虑刚度与散热性能，钢骨架具有良好的导热性，有助于将摩擦热带出，防止局部高温损伤橡胶层。
在存在轴向窜动或径向偏移的工况中，油封的多层结构需具备一定的容错能力。外层橡胶的硬度设计需高于内层，以抵抗外部机械损伤和保持结构稳定性。对于多级密封应用，多层油封可通过在不同层设置不同的密封元件或波纹结构，应对复杂的压力分布。实际应用中，需通过台架试验模拟实际工况的振动与冲击，验证多层结构在动态载荷下的疲劳寿命，确保在极端工况下密封性能的稳定性与可重复性。
