原子灰在静电粉末喷涂前找平的核心逻辑
原子灰（俗称腻子）在金属表面处理中扮演着填补微观缺陷的关键角色，特别是在面对冲压件常见的沙眼、焊疤或轻微凹陷时，其高填充性和打磨性优于传统溶剂型修补漆。在静电粉末喷涂的语境下，前处理的质量直接决定了涂层与基材的结合力，原子灰层必须经过严密的固化与打磨，形成绝对平整且无孔隙的表面，以应对后续高温烘烤过程中粉末熔融流平的需求。若原子灰未完全固化或打磨粗糙，高温下溶剂挥发产生的气泡或涂层流平不均，会直接导致“橘皮”、针孔甚至剥落等严重外观缺陷。
与PU漆修补工艺相比，原子灰找平更侧重于物理形态的构建与稳定性。PU漆通常依赖树脂与固化剂的化学反应形成漆膜，对施工环境的温湿度极为敏感，且多层喷涂容易产生咬底或流挂。原子灰则以不饱和聚酯树脂为基料，通过加入固化剂引发聚合反应，其硬度高、收缩率相对可控，更适合一次性构建较厚的平整层。在静电喷涂前使用原子灰，本质上是利用其可塑性填补金属基材的不规则性，为后续静电吸附的粉末提供理想的“画布”，这一过程完全规避了PU漆中因溶剂挥发慢而导致的干燥时间长、易受灰尘污染的问题。
标准化施工流程与关键控制点
施工前需对金属基材进行彻底的除油、除锈及磷化处理，这是确保原子灰附着力及后续粉末涂层寿命的基础。打磨原子灰时，推荐使用从粗到细的砂纸序列，通常先使用P80-P120目砂纸进行整平，再用P180-P240目砂纸进行精细打磨，直至表面无明显划痕且触感光滑。打磨过程中需保持打磨盘平稳移动，避免局部过热导致原子灰软化或产生深坑。打磨完成后，必须使用高压空气吹净灰尘，并用专用除尘布擦拭，确保表面无任何悬浮颗粒，因为静电喷涂对表面洁净度要求极高，微小的粉尘颗粒在高压静电下可能吸附粉末，形成颗粒状瑕疵。

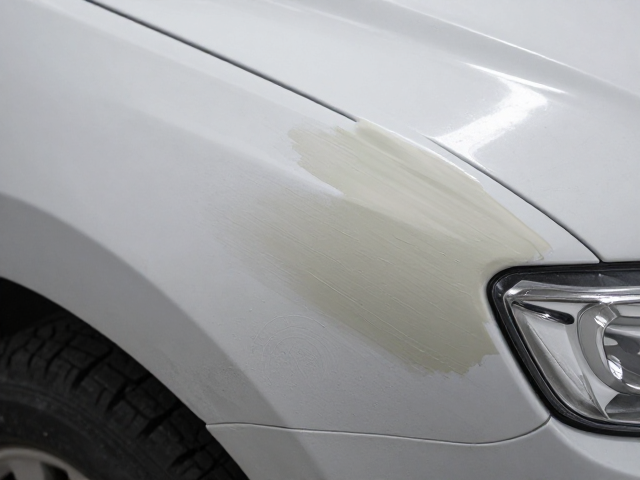

原子灰的调配比例需严格遵循产品说明书，通常主灰与固化剂的比例为2:1或按重量比1-2%，具体需根据环境温度调整。固化剂加入后需快速搅拌均匀，直至颜色一致，避免出现未混合均匀的“死斑”。刮涂时应分次进行，第一遍薄刮以渗透孔隙，第二遍厚刮以找平，每遍间隔时间需待其初步硬化但未完全固化时进行修整，以减少打磨难度。对于深坑或焊疤，建议采用填嵌法，先使用高填充型原子灰填平，表面覆盖一层薄原子灰进行收光，确保层间结合紧密，防止日后出现分层脱落。
与PU漆修补工艺的深度对比分析
PU漆修补工艺通常涉及底漆、色漆和清漆的多层喷涂，施工周期长，对喷漆房的环境控制（如无尘、恒温）要求极高。在修补小面积缺陷时，PU漆需要逐层打磨抛光，人工成本和时间成本较高，且PU漆中的溶剂可能渗透至旧涂层，引起咬底或变色。相比之下，原子灰找平后直接进行静电喷涂，省去了多层喷涂和抛光环节，工艺流程更为简化。静电粉末喷涂利用高压静电吸附，涂料利用率高，无溶剂挥发，环保性能显著优于PU漆，且涂层厚度均匀，一次成膜，特别适合大批量标准化生产中的表面找平需求。
在耐候性和机械性能方面，原子灰+粉末喷涂的组合通常优于普通PU漆修补。粉末涂层经过高温烘烤交联固化，形成致密的网状结构，具有优异的耐冲击、耐化学品和耐腐蚀性能。PU漆虽然外观光泽度好，但长期暴露在紫外线下易黄变、粉化，且硬度普遍低于热固性粉末涂层。在需要高耐磨或户外耐候场景下，原子灰找平后喷涂粉末涂层能提供更持久的保护。此外，原子灰层与金属基材的热膨胀系数差异较小，在温度剧烈变化环境下，比PU漆层更不易产生应力开裂或剥落。
常见问题排查与质量保障

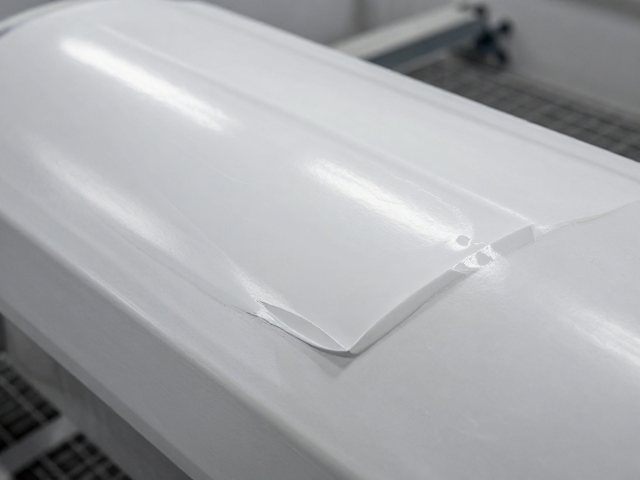

原子灰层出现开裂或脱落，多因基材处理不当、原子灰未完全固化或层间结合力不足所致。若发现原子灰表面有细微裂纹，需重新打磨至坚实层，并检查固化剂用量是否不足或环境温度过低导致反应不完全。对于焊疤处，若打磨后仍有凹陷，不可一次性厚涂原子灰，应分次填补，并在每层固化后充分打磨，避免内部应力集中导致后期开裂。打磨时若发现原子灰发软或粘砂纸，说明固化时间不足或固化剂比例过高，需等待完全固化后再进行下一步操作，严禁在未完全固化状态下强行打磨。
静电喷涂后若出现涂层缩孔、颗粒或附着力不良，需回溯至原子灰打磨及清洁环节。缩孔常因原子灰打磨后残留油脂、水分或除尘不彻底导致，粉末在静电吸附过程中受污染区域无法均匀流平。颗粒问题可能源于打磨砂纸目数过低，残留砂痕被粉末覆盖，或喷涂环境粉尘过多。附着力测试可通过划格法进行，若原子灰层与金属基材剥离，说明前处理除锈或磷化不达标，或原子灰与基材之间缺乏有效的过渡层。确保每一道工序的标准化执行，是避免此类缺陷的根本途径。
